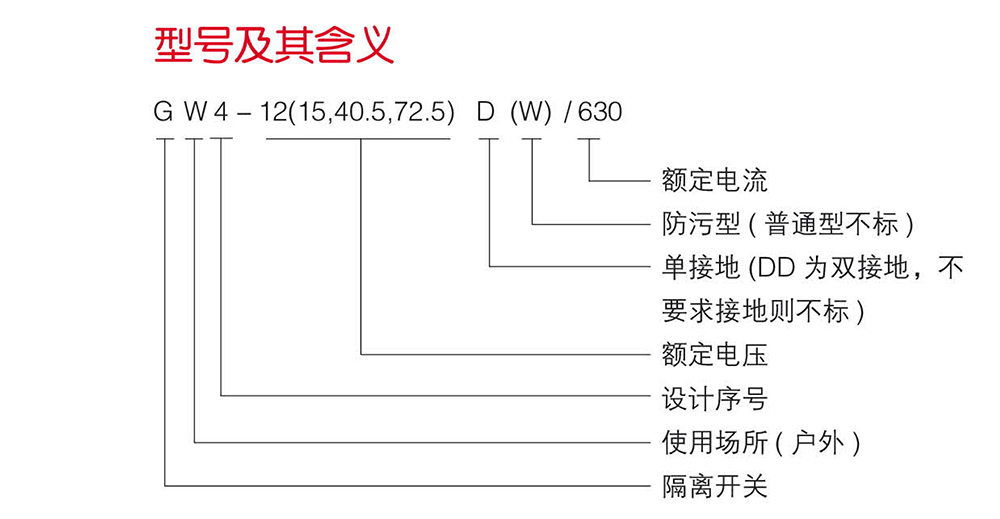

GW4-12（15，40.5，72.5）型户外高压交流隔离开关

适用范围
GW4-12（15，40.5，72.5）系列户外高压交流隔离开关适用于装置在户外交流50Hz、额定电压分别为12kV和40.5kV的电力系统中，供线路在有电压、无负载时作为开合电路之用。产品符合GB1985及其他相关标准的要求。

结构特征

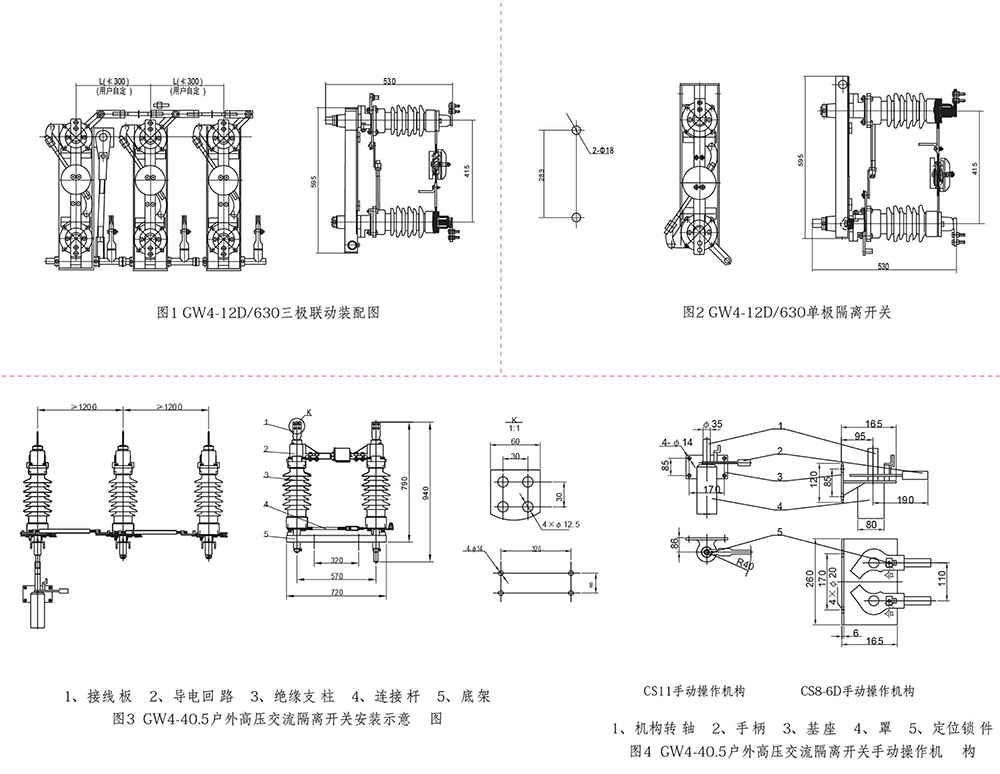

隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各装有导电闸刀，两侧闸刀触头接触处在两支柱的中间部位。支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90°从而达到分合闸之要求。
隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。配用CS11型或CS8-6D型手动机构操作。
其中CS17用于带双接地装置的隔离开关。（可据需要配电动机构）。
本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。
还可根据用户需要，不接地或配装单边接地或双接地均可。

使用环境条件
1、海拔：不超过3000m；
2、周围空气温度上限40℃，下限-40℃；
3、风速不超过35m/s；
4、不得有导电尘埃或化学腐蚀气体以及剧烈振动；
5、没有火灾及爆炸危险的场所；
6、污秽等级不超过三级；
7、地震烈度不超过8度。
